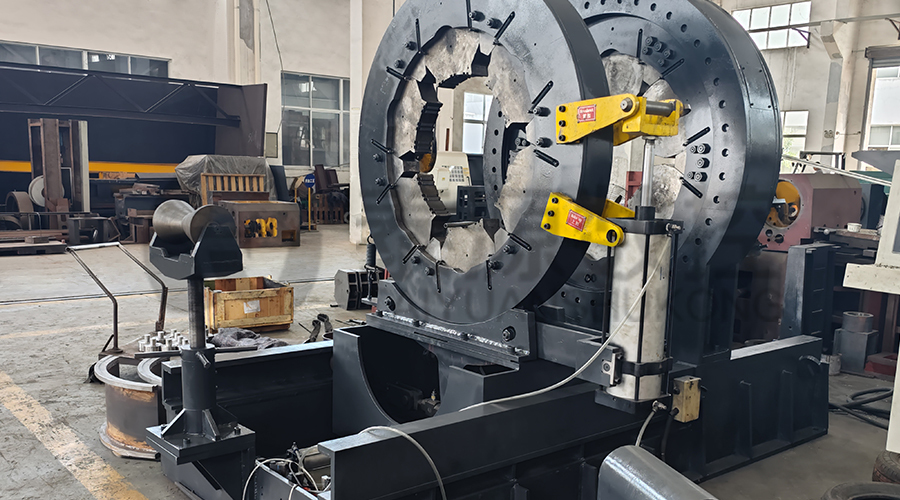

Den Hus og slange kobling Bucking Enhed drejebænk er en specialiseret CNC-værktøjsmaskine, der er udviklet til præcis montering og adskillelse af koblinger på olielogrørsgods (OCTG). Dette udstyr integrerer mekaniske, hydrauliske og elektroniske styresystemer for at sikre, at efterfyldningsmoment og positionskrav opfylder API 5CT-specifikationerne. Designet til koblingsinstallation med højt drejningsmoment , bevarer enheden den strukturelle integritet af gevindforbindelsen, mens den optimerer produktionsgennemstrømningen i rørefterbehandlingslinjer.
Teknisk design og operationelle funktioner
Den architecture of the bucking unit utilizes a spindeldrivsystem med lav inerti og en kraftig hydraulisk krafttangemekanisme. Denne konfiguration giver mulighed for kontinuerlig overvågning af moment-drejningsværdier , hvilket er afgørende for at forhindre overspænding eller skrukning af gevind under samlingen af foringsrør og rør. Sengen i drejebænk giver et stift fundament, der minimerer vibrationer, hvilket sikrer konsekvent trådindgreb og langsigtet geometrisk præcision.
Udstyret med en programmerbar logisk controller (PLC) , understøtter systemet automatiserede sekvenser for forskellige rørdiametre og stålkvaliteter. Den ikke-markerende kæber eller specialiserede gribematricer bruges til at forhindre overfladedeformation på højlegerede materialer, et almindeligt krav til korrosionsbestandig legering (CRA) rørsamling . Ved at bruge en feedback-mekanisme med lukket sløjfe justerer bucking-enheden rotationshastighed og tryk i realtid baseret på den specifikke gevindparametre for koblingen .
Nøgleydelsesfordele
- Moment nøjagtighed: Højpræcisionssensorer giver dataindsamling i realtid til API kobling make-up , der sikrer, at alle led opfylder certificerede sikkerhedsstandarder.
- Operationel alsidighed: I stand til at håndtere en bred vifte af rørstørrelser, fra rør med lille diameter til foringsrør i stor skala, uden at kræve omfattende værktøjsændringer.
- Stivhed og stabilitet: Den reinforced frame construction allows for høj-duty cycle operationer i krævende industrimiljøer.
- Dataintegration: Den system records make-up graphs (Torque vs. Turns) for quality traceability, essential for Overholdelse af OCTG-produktion .
Tekniske specifikationer
| Parameter Beskrivelse | Tekniske data / rækkevidde | Unit |
| Gældende rørdiameterområde | 60,3 - 508 (kan tilpasses) | mm |
| Maksimalt sminkemoment | 10.000 - 150.000 (Baseret på model) | N·m |
| Spindelhastighedsområde | 0,5 - 25 (uendeligt variabel) | rpm |
| Momentmålingsnøjagtighed | ±1 % | Fuld skala |
| Klemmetilstand | Flerpunkts Hydraulisk / Synkron | Type |
| Kontrolsystem | CNC/PLC med moment-drejningsovervågning | Platform |
| Strømforsyning | 380V / 415V / 440V (50/60Hz) | V/Hz |
Anvendelser inden for fremstilling af petroleumsudstyr
Den Hus og slange kobling Bucking Enhed drejebænk anvendes primært i rørgevindfaciliteter og oliefeltsservicecentre. Det fungerer som en kritisk komponent i produktionen af API-certificeret kappe og rør , hvor manuel make-up er utilstrækkelig til højtrykskrav. Denne maskine er også vigtig for premium tilslutningssamling , hvor specifik moment-skulder-kontakt skal verificeres gennem digital kortlægning.
Ofte stillede spørgsmål
1. Hvordan sikrer bucking-enheden integriteten af premium gevindforbindelser?
Den unit utilizes a sophisticated computerstyret moment-drejning overvågningssystem der sporer forholdet mellem påført drejningsmoment og antallet af omdrejninger. Dette giver mulighed for præcis detektering af "skulderpunktet" i premiumforbindelser. Jiangsu Taiyuan CNC Machine Tool Co., Ltd. , etableret i 2003 og placeret i East Industrial Park i Taixing City, konstruerer disse maskiner med teknologier med høj stivhed og fejlpunktsreduktion. Vores Kobling af CNC-rørgevinddrejebænke og bucking-enheder er designet til at opretholde præcisionsfastholdelse over lange perioder, hvilket sikrer, at selv komplekse gevindprofiler samles uden skader og opfylder de strenge standarder for internationale oliefeltvirksomheder.
2. Kan dette udstyr integreres i en fuldautomatisk OCTG-produktionslinje?
Ja, bucking-enheden er designet til problemfri integration med automatiske rørhåndteringssystemer og transportbånd. Jiangsu Taiyuan CNC Machine Tool Co., Ltd. , som dækker et areal på 24.800 ㎡ og fungerer som en vigtig produktionsbase for national produktion af olieudstyr , leverer komplette løsninger, herunder borerørsproduktionslinjer og specialiserede slibemaskiner. Vores produkter er meget brugt af globale ledere som Shanghai Baosteel og internationale firmaer i USA og Japan. Den høje drivkraft og enkle struktur af vores udstyr giver mulighed for høj produktionseffektivitet og høj-duty cycle integration i moderne automatiserede fabrikker.
3. Hvilke certificeringer og kvalitetsstandarder overholder disse maskiner?
Vores Hus og slange kobling Bucking Unit drejebænk er fremstillet under strenge kvalitetskontrolprotokoller. Jiangsu Taiyuan CNC Machine Tool Co., Ltd. har opnået GBT, ISO kvalitetssystemet certificering og er anerkendt som en national kvalitetsvirksomhed, der er pålidelig. Vores tekniske ekspertise strækker sig til en bred vifte af specialiserede værktøjer, herunder borekrave gevind drejebænke and skruepumpe rotor fræsemaskiner . Disse produkter er konstrueret med henblik på stærk specificitet og pålidelighed, hvilket sikrer, at hvert led, der behandles, opfylder sikkerhedskravene fra geologi-, minedrifts- og kemiske industrier verden over.
For detaljerede projektkonsultationer eller tilpasset OCTG forarbejdningsudstyr konfigurationer, kontakt venligst vores tekniske salgsafdeling. Vi ser frem til at dele udviklingen med dig for at skabe en bedre fremtid.
